轮胎外轮廓扫描设备主要是应用在哪些方面?

文章出处:责任编辑:人气:-发表时间:2017-10-10 10:14【

轮胎外轮廓扫描设备主要应用在哪方面?

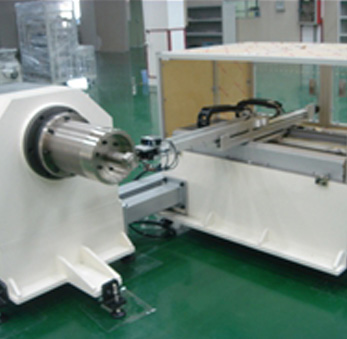

轮胎外轮廓扫描设备

轮胎外轮廓扫描设备包含了偏摆跳动扫描,外轮廓扫描设备是利用激光扫描并记录扫描点云轮廓,进行非接触式数据化测量的工具。设备可以对轮胎轮辋外轮廓量测,并输出CAD档;也可以对轮胎轮辋径向、横向Runout测量分析。



外轮廓扫描设备功能

轮胎轮辋外轮廓扫描测量

a、轮胎实验数据(包含轮胎周长、轮辋尺寸、轮胎宽度、轮胎规格等)可自由设定 及储存,下次同一成品作实验,直接套用即可。

b、设备可量测充气状态下任一横截面的轮廓,通过软件可量测:横截面最大宽度、最大宽度位置半径、任意两点间距离、任意两点宽度及差异

C3点计算圆弧半径、计算胎冠半径、还可比对测量轮廓和标准轮廓的差异。

d、设备可直接扫描轮辋,可自动计算轮胎的Ball,测量Ball底部位置的轮辋圆周长等。

e、扫描后的轮廓图软件可转出为CAD图,也可直接报表输出。

轮胎偏摆跳动试验(径向、横向Runout测量分析)

激光测头可作XY二轴移动,移到所需位置,轮胎以500mm/s切线速度旋转,软件同时读取旋转的角度和此角度的X(测量偏摆时)Y(测量径向跳动时)值。下图为输出结果图(可标示最大和最小值和其角度)

  更多有关轮胎外轮廓扫描信息,请咨询昆山创研科技:0512-57371632
