实时触觉压力分析仪的应用案例

文章出处:责任编辑:人气:-发表时间:2018-08-16 10:12【

实时触觉压力分析仪使用独特的柔性薄膜网格压力传感器,能够对任何接触面之间的压力分布进行动态测量,并以直观、形象的二维、三维彩色图形显示压力分布的轮廓和数值,进而做出评估。

对各种压力分布的测量和分析,在各行各业的研究和发展中都起着极其重要的作用。例如,汽车行业中,研究座椅的舒适性,需要测量人体对座椅的压力分布;为提高轮胎的性能,需要测量轮胎与地面的接触轮廓和压力分布;为确保车门的密封性,需要测量车门密封垫在关门时的受力分布;医疗领域中,牙科医生要诊断病人的牙齿咬合状况,需要测量病人上下牙齿间的咬合力大小和分布;在燃料电池应用中,为了延长电池使用寿命,需要测量封装压力大小和分布;等等。

今天主要浅谈昆山创研科技代理的实时触觉压力分析仪在床垫压力分布分析、轮胎接地印痕分析、燃料电池封装压力中的应用。

案例说明一:应用于床垫压力分布分析

由于人体在床垫上的压力大小及分布情况均影响人体的舒适度。通过该设备能以量测出的压力值及其分布为参考,调整床垫设计,从而改进床的舒适度,提高产品质量。

获取客户躺在床垫上的压力分布图仅需几秒钟,但可以彩色图形直观显示他们在床垫上的压力分布情况和承重最大的部位。销售商可以依据压力分布图来判断客户需求,然后向客户推荐最适合他们的床垫。销售商还可以利用这套系统来介绍价格更高的床垫和配件如枕头的好处,如展示这些产品如何能够减轻身体最重部位的压力以及提高睡眠的舒适度。

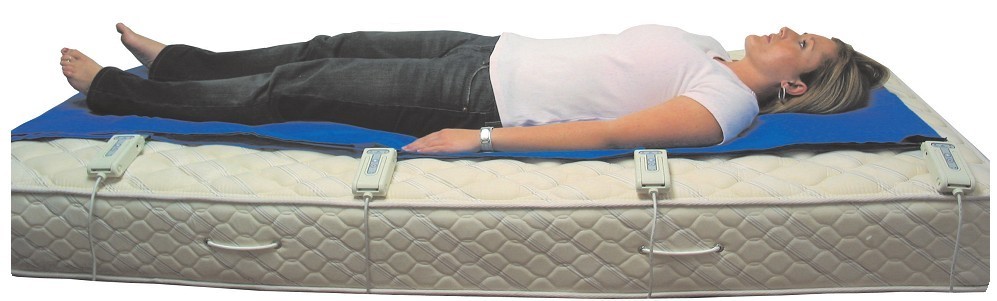

设备图片:(人体和床垫之间的部分)

床垫压力分析仪

压力分析仪

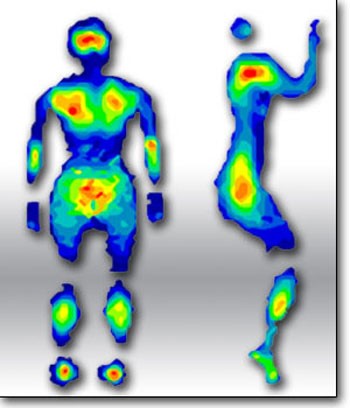

压力分布图

案例说明二:应用于轮胎接地印痕分析

由于轮胎与地面间的接地压力分布影响着车辆的很多性能,接地比压直接影响着越野车的通过性能;同时在轮胎的异常磨损研究方面,轮胎的接地压力分布也是一项很重要的测试项目,由接地压力分布可以分析出容易磨损的区域;另外还可用于车辆悬架设计分析;车辆对路面损伤的评价;轮胎选型匹配;轮胎力学特性建模。

可以通过实时触觉压力分析仪测试得到以下内容:接地比压,动态、静态压力分布,压力中心变化,任意时间、任意切面压力分布变化,任意时间、任意区块接地面积变化,任意区块所受总力的变化,接地面积、接地长度和宽度,印痕面积,海陆比,硬度系数、接地系数,平均接地压力,印迹形状。

通过压力分析仪可获得轮胎与地面的接触轮廓和压力分布,从而进行高效的轮胎接地压力分析及接地形状分析,从而为设计者不断地提高轮胎的性能提供大量研究数据。

案例说明三:应用于燃料电池封装压力分布分析

在燃料电池的应用中,为了延长电池使用寿命,需要测量封装压力大小和分布。燃料电池结构为平面单板叠放压紧组装的,类似压滤机板,要求单板平面上各处接触压力一致,接触压力与单板平面的平面度,组装方式和组装力相关,为调整组装方式和组装力,需要对平面上各点接触压力进行测试。在燃料电池堆组装过程中,要求测试灵敏度高,反映迅速,即取样频率高。

昆山创研科技代理的实施触觉压力分析仪可完全满足以上应用之工业客户的测试需求,在实际案例中得到诸多客户的好评。

更多有关压力分析仪,压力分析系统的详细内容,请咨询昆山创研科技:0512-57371632
